   usb频谱分析仪可以了解一下

频谱分析仪是一种常用的分析仪器，可用以测量放大器和滤波器等电路系统的某些参数，是一种多用途的电子测量仪器。用户使用频谱分析仪的应用知识需要进行掌握，下面就来介绍一下频谱分析仪工作原理。

频谱分析仪的工作原理

   频谱分析仪架构犹如时域用途的示波器，面板上布建许多功能控制按键，作为系统功能之调整与控制，实时频谱分析仪与扫描调谐频谱分

析仪。实时频谱分析仪的功能为在同一瞬间显示频域的信号振幅，其工作原理是针对不同的频率信号而又相对应的滤波器与简知器，再经由同

步的多任务扫描器将信号传达到CRT屏幕上，其优点是能显示周期性杂散波的瞬间反应，其缺点是价格昂贵且性能受限于频宽范围、滤波频谱分

析仪

  频谱分析仪器的数目与大的多任务交换时间常用的频谱分析仪是扫描调谐频谱分析仪，可调变的本地振荡器经与CRT同步的扫描产生器产生

随 时间作线性变化的震荡频率，经混波器与输入信号混波降频后的中频信号（IF）再放大、滤波与检波送到CRT的垂直方向板，因此在CRT的纵

轴显示信号振幅与频率的对应关系。

工作中的频谱分析仪影响信号反应的重要部分为滤波器频宽，滤波器之特性为高斯滤波器，影响的功能就是量测时常见到的解析频宽。RBW代表两个不同频率的

信号能够被清楚的分辨出来的低频宽差异，两个不同频率的信号频宽如低于频谱分析仪的RBW,此时该两信号将重叠，难以分辨，较低的RBW固然

有助于不同频率信号的分辨与量测，低的RBW将滤除较高频率的信号成份，导致信号显示时产生失真，失真值与设定的RBW密切相关，较高的

RBW固然有助于宽带信号的侦测，将增加噪声底层值，降低量测灵敏度，对于侦测低强度的信号易产生阻碍，因此适当的RBW宽度是正确使用

频谱分析仪重要的概念。另外的视频频宽（VBW）代表单一信号显示在屏幕所需的低频宽。如前所说明，量测信号时，视频频宽过与不及均非适

宜，都将造成测量的困扰，如何调整必须加以了解。通常RBW的频宽大于等于VBW，调整RBW而信号振幅并无产生明显变化，此时之RBW频宽

即可加以采用。

 微波测试量测RF视频载波时，信号经设备内部的混波器降频后再加以放大、滤波（RBW决定）及检波显示等流程，若扫描太快，RBW滤波器将无法

完全充电到信号的振幅峰值，因此必须维持足够的扫描时间，而RBW的宽度与扫描时间呈互动关系RBW较大，扫描时间也较快，反之亦然，

RBW适当宽度的选择因而显现其重要性。交款的RBW较能充分地反应输入信号的波形与振幅，但较低的RBW将能区别不同频率的信号。例如使

用于6MHz频宽视讯频道的量测，经验得知，RBW为300kHz与3MHz时，载波振幅峰值并不产生显著变化，量测6MHz的视频信号通常选用300kHz

的RBW以降低噪声。天线信号测量时，频谱分析仪的展频使用100MHz，获得较宽广的信号频谱需求，RBW使用3MHz。这些的量测参数并非一

成不变，将会依现场状况及过去量测得经验加以调整。

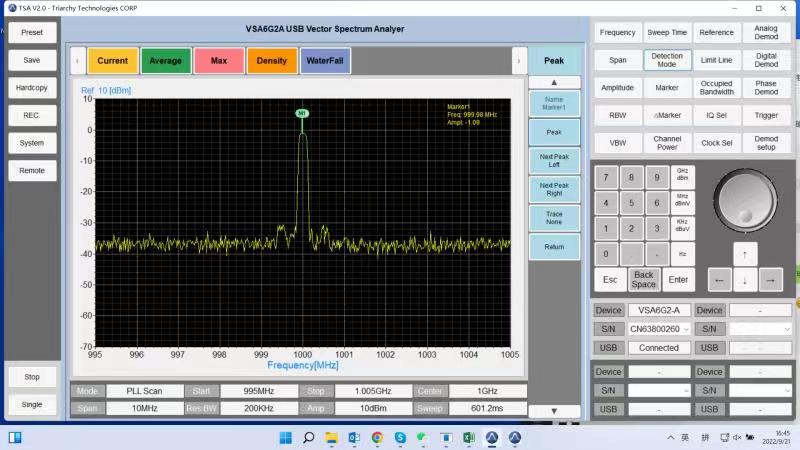

usb频谱分析仪
