频谱分析仪界面的一些参数设置

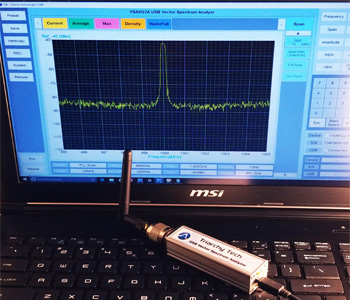

频谱分析仪是测量频域类的产品，它的屏幕上面显示的横轴指的是频率，纵轴指的是功率，Span指的就是扫频宽度，频谱分析仪的界面上就显示设置Span范围的信号功率谱，那么Span的作用，它本身只是一个参数，可能影响到你的测试速度。Span越大它的扫描时间就越长，扫描速度就越慢，频谱分析仪有两种扫描模式一种是Sweep模式，一种是FFT模式，频谱分析仪最上方的刻度电平值指的是参考电平，RBW也就是我们经常说的分辨率带宽。RBW实际上是频谱仪内部滤波器的带宽，设置它的大小其实能够决定，能否把两个离得很近的信号分开，它的设置对测试结果是有影响的，只有设置RBW大于或等于工作带宽时读数才会更准确，但是如果信号太弱，频谱仪则无法分辨信号，此时即使RBW大于工作带宽读数也不会很准确。VBW指的是视频带宽，它表示测试的精度，VBW越小则表示精度越高，如果将VBW设置100KHz,则表示每隔100KHz取一个样测试其电平，VBW设置为3MHz和300KHz的测试差异，VBW设置的越小，则其测试曲线越光滑，所以我们会发现RBW其实要比VBW更重要，VBW等于0.1倍的RBW是最为合适的。

我们在使用频谱分析仪的时候应该遇到过这样的情况，测试一个微弱的信号当逐渐降低VBW的时候，测试迹线越来越平滑，但是显示的底噪水平却没有降低。测试不同的信号对于VBW的设置也是不同的，连续波信号，包络信号降低到任意值的VBW都不会影响信号的电平测试，降低VBW虽然可以平滑测试的这个迹线，改善测试的精度，会造成测试速度的降低。射频毛重信号中，其包络为基带脉冲信号，具有很宽的频谱所以为了保证测试精度，VBW不能设置得低于RBW，建议VBW=10RBW.
