使用USB微型频谱分析仪和TNP6Gx近场探头进行EMC预测试

导电EMC测试l3 m或10m现场测试参考屏蔽箱级l测试l近场测试与TNP6Gxl3 m或10m现场测试进行最终检查EMCl的预测试大多数大量产品都需要进行批准测试。一个困难的领域是EMCl认证测试在一个有认证的测试实验室是广泛的。批准测试的失败会导致重复测试的额外成本。l：防止因未通过批准测试而产生的额外费用。预试是重要的，以确保您的产品可以通过测试之前提交给测试实验室。这是处理批准测试的一种经济有效的方法。

EMCl的预测试将您的产品送到测试实验室进行初步测试仍然很昂贵，而且有些公司没有带有腔室或射频设备的射频测试实验室；购买这些设备需要大量的初始投资。lTSA USB迷你频谱分析仪和TNP6Gx为您的预测试需求提供了一个低成本的解决方案。

EMC测试标准概述l最流行的标准是美国的面心立方和欧洲的CE。标准因国家而异；例如，加拿大有集成电路标准。l面心立方第15部分与EMC项目有关。正在测试的特定子部件取决于您的产品。l对于CE，EMC项目可以在EN55011中找到。l有些产品有特殊要求，您需要根据您的产品进行检查

EMC测试标准概述l正常测试频带将为：1)9 KHz~30MHz2)30MHz至1000MHz3)1 GHz至6 GHz或12 GHzl请检查具体标准，以获得详细和最新的频带及其通过水平要求。l

导电EMC测试l直接将被测试产品（UUT）连接到TSA USB迷你频谱分析仪的输入SMA连接器。l尝试寻找一个参考频率点来测量，如LO信号及其谐波晶体频率和谐波。l如果信号在参考频率点较大，试着找出原因，然后找出解决问题的方法。l我们的USB迷你频谱分析仪型号TSA5G1可以测量从1MHz到5350MHz，而型号TSA12G5可以测量从4900MH到13500MHz。测量到的信号电平可以低至-90dBm。

EMC宽带天线l当您想设置3m现场测试时，您应该有宽带天线。l标准的EMC宽带天线将为：1 GHz以下的lLog周期天线。l喇叭天线以上的1 GHzlTSA产品可以直接连接到天线，以消除电缆丢失的EMC宽带天线l如果你想设置一个3米的现场测试，你将需要一个宽带天线。l标准EMC宽带天线为：lLog周期天线以下1 GHzl喇叭天线以上1 GHzlTSA频谱分析仪可以直接连接天线以消除电缆损耗。

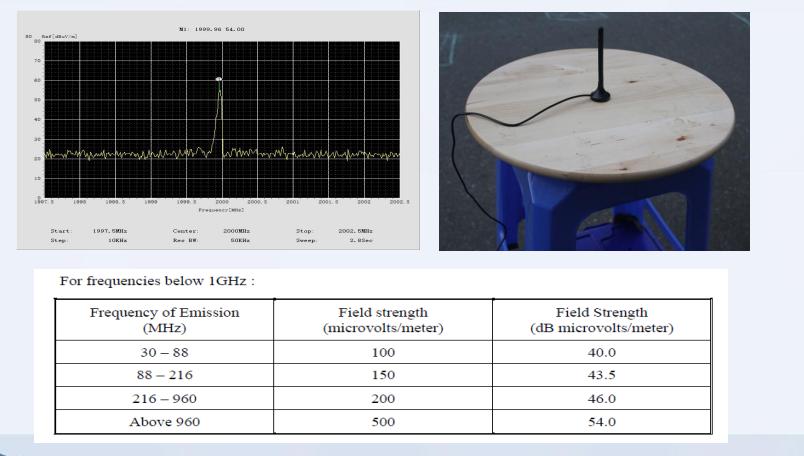

3米和10米现场测试l通常需要一个射频室进行现场测试。如果测试发生在一个开放的区域，将会有大量的干扰信号。您可能无法区分来自UUT或外部干扰的信号。l要在没有射频室时做到这一点，您需要在屏蔽盒中设置测试。试着找出哪个频率的发射。然后，只在3米或10米的露天区域测试这几个点。这样，你就可以避免空气对外部信号的干扰。需要获得在屏蔽盒内操作的参考级别。l例如：如果您需要测试面心立方15.427，要求是比1 GHz限制54dBuv/m。l使用喇叭天线连接2 GHz或4 GHz处的TSA5G35 USB频谱分析仪，使用鞭子天线连接到3m处的射频信号发生器，以模拟UUT。要微调射频信号发生器的输出电平，请确保接收到的信号电平为54dBuv/m，以满足面心立方的要求。射频信号发生器的结果输出电平是参考电平=Lref（它可能是-40dBm），它将代表UUT的最大发射。如果UUT信号电平大于Lref，则该产品将失效为面心立方。这些电路需要修改以减少排放。

                                                 参考水平的3米和10米现场试验
