如何操作VSG6G1C信号源USB软件

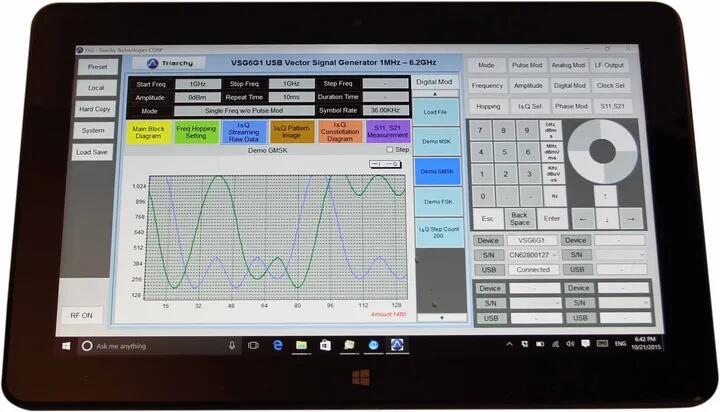

1: 实用程序键允许用户访问系统级功能。功能细节将显示在第二个功能键

2：消息选择键上。点击消息选择键，消息显示区域将根据选择进行更改。

3: 消息显示区消息显示区显示有关输出信号的详细信息。主框图说明了射频矢量信号发生器如何工作，信号如何输出。Freq跳变设置显示了一个跳变频率点的表。I&Q流化原始数据是I&Q原始数据的波形，它将与来自I&Q端口的真实波形信号相同。如果基于I&Q模式生成I&Q原始数据，则I&Q模式图像显示I&Q模式。I&Q星座图所示，将根据原始数据或I&Q模式进行选择。S11、S21测量显示了S11和S21测试结果的波形。

4: 状态块状态块显示输出信号的主要参数：如频率、振幅、重复时间、持续时间、符号率、工作模式等。

5: 第二个功能键第二个功能键将扩展相对于主功能键和实用键的辅助功能。它类似于大多数设备中的软键，即位于屏幕的一侧。

6: 功能键大多数主要的设备设置都是由功能键来完成的。信号发生器的一般设置为：选择模式：如单频、扫描、跳频选择、脉冲调制选择。输入频率：如信号频率、扫频、跳频输入振幅的设置：如电平设置、外部衰减器的选择、设置等。输入定时：用于脉冲调制。添加I&Q调制：设置许多不同类型的调制，以满足每个应用程序的要求。

7: 数字输入键数字输入键将输入数字和频率、幅度和时间的单位。这个独立的输入键类似于桌面设备Frist选择数字在第二个功能，频率，幅度和时间。然后操作小键盘、导航键和旋钮来改变输入值。旋钮操作当鼠标光标悬停在旋钮上的四个按钮上时，将显示： ++，+，---图标。点击按住每个图标增加或减小值： ++快速增加+缓慢增加-快减-缓慢减少输入数字后，需要输入单元完成全部设置。

8: USB连接区域当VSG6G1/VSG2G2/TSG4G1插入到PC上时，USB连接区域将显示产品型号名称、S/N和连接状态。当型号、信噪号和连接状态均显示时，设备已正确连接并被应用程序识别。
