近场探头选择

来源:   作者:小编    发布时间: 2024-02-05 10:28:20   浏览: 递增失败！

近场探头

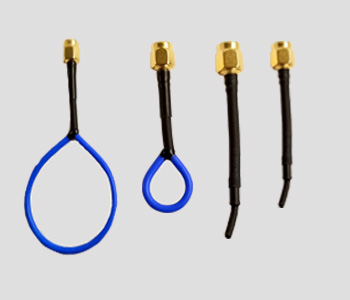

探头大小的选择选择近场探头往往要考虑几个重要因素，包括分辨率、灵敏度和频率范围等。近场探头的灵敏度不是一个绝对的指标，关键是看探头和配合使用的频谱分析仪或者接收机能不能容易的测量到辐射泄漏信号，并且有足够的裕量去观察改进后的变化。如果频谱仪的灵敏度很高，我们可以选择灵敏度相对较低一些的探头。反之就必须选择灵敏度高的探头，甚至考虑外接前置放大器提高整体系统的灵敏度。分辨率也就是探头分辨干扰源位置的能力。而通常来说分辨率和灵敏度是一对矛盾体。以我们最常用的环状磁场探头为例，尺寸越大的环状探头，灵敏度往往越高，测试面积越大，从而分辨率就会越低。而比较推荐的办法是选用一组多个尺寸的探头，在大范围测试的时候用较大的探头，找到疑似区域，再逐渐减小探头尺寸，最终定位到干扰源。

   探头类型的选择近场区域干扰以电场为主还是磁场为主，主要是由发射源的类型决定的。简而言之，在高电压，低电流的区域，电场大于磁场。高电流，低电压的区域，磁场大于电场。同时在主要的EMI测试频段，磁场随着距离的变化要快于电场。因为磁场是由电流产生的，所以我们在测试芯片，器件的管脚、PCB上的布线、电源线及信号线缆时一般选用磁场探头。当磁场传播线和探头环面垂直的时候，测量数值最大。所以在测量过程中，工程师一般需要旋转探头的方向来测量到最大的磁场数值，同时避免遗漏重要的发射源。电场是由电压产生，所以我们在测试一些末端接器件的线缆、连接高阻器件的PCB布线等部件时一般选用电场探头。由于部分器件加装由吸波材料或者屏蔽，使用电场探头测试时也需要变换测试位置，寻找最大的电场数值。
