近场探头分为磁场探头(H)和电场探头(E)

来源:   作者:小编    发布时间: 2024-03-07 16:27:58   浏览: 递增失败！

    一.什么是近场探头

近场探头分为磁场探头(H)和电场探头(E)，不同的近场探头在定位、评测可能的发射源以及对其进行故障诊断方面都有不同的特殊优势。

二.怎样选择近场探头

选择近场探头需要考虑几个重要因素，包括分辨率 、灵敏度和频率响应等。

首先是灵敏度：近场探头的灵敏度不是一个绝对的指标，关键是看探头和配合使用的频谱分析仪能不能容易的测量到辐射泄漏信号，并且有足够的裕量去观察改进后的变化。如果频谱仪的灵敏度很高，我们可以选择灵敏度相对较低一些的探头。反之就必须选择灵敏度高的探头，甚至考虑外接前置放大器提高整体系统的灵敏度。

其次是分辨率：是探头分辨干扰源位置的能力。而通常来说分辨率和灵敏度是一对矛盾体。以我们最常用的环状磁场探头为例，尺寸越大的环状探头，灵敏度往往越高，测试面积越大，从而分辨率就会越低。

最后是频率响应：频率响应是给定探头在测量相同幅度、不同频率的信号时得到的幅度差。在进行近场测试的过程中，探头的角度以及探头与被测器件之间的距离都会改变，因此使测量场强的绝对值失去了意义。数据结果的比较非常重要，它可以帮助工程师找到产生最大发射的频率点。例如，如果频率响应在一个特定频率上出现很大衰减，那么在该频率上的高发射可能远远低于信号分析仪上的发射，因而被忽视。

　三.近场探头使用方法

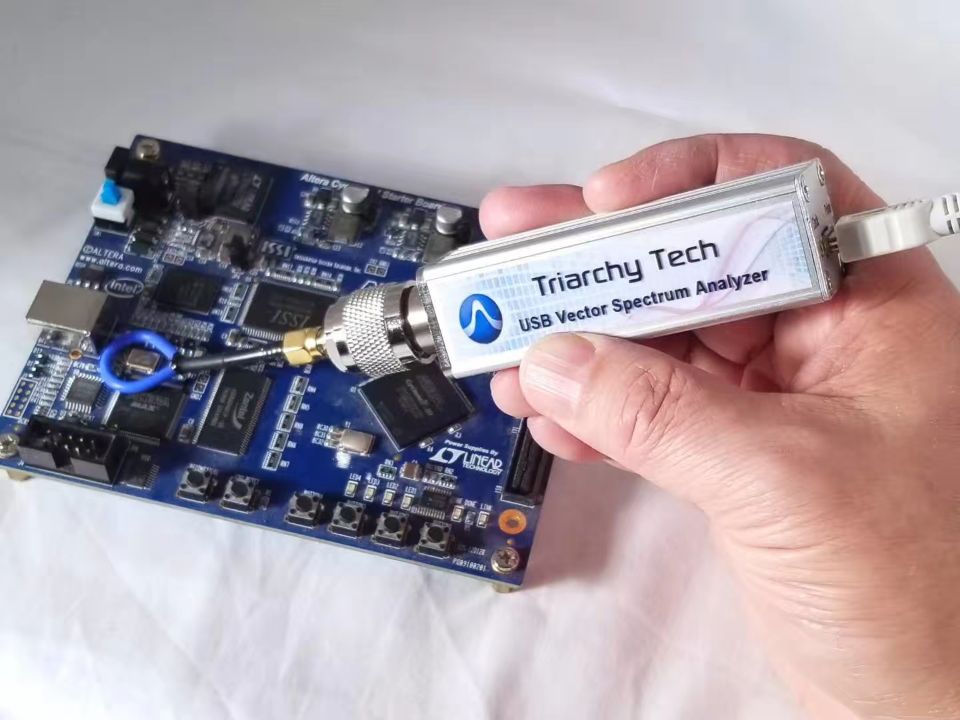

1. 主要设备：频谱分析仪或接收机、前置放大器、近场探头 如下图：

2.使用方法：

①设置频谱分析仪频率范围和带宽(最好设置一个高的频跨来了解被测件的整体辐射情况)，在频谱分析仪上输入前置放大器的修正因子。

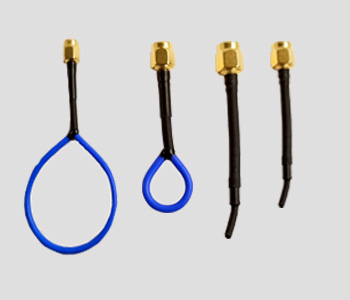

②选择合适的近场探头，以我们最常用的环状磁场探头为例，尺寸越大的环状探头，灵敏度往往越高，测试面积越大，从而分辨率就会越低。而比较推荐的办法是选用一组多个尺寸的探头，在大范围测试的时候用较大的探头，找到疑似区域，再逐渐减小探头尺寸，最终定位到干扰源。

③定位到干扰源，需要把被测器件的测试结果与基准器件的测试结果进行比较，预测被测器件是否通过一致性测试
