频谱分析仪及其种类

来源:   作者:小编    发布时间: 2026-10-08 10:54:26   浏览: 13

频谱分析仪‌是一种核心电子测量仪器，它能将时域的电信号转换为频域展示，精准测量信号的频率、幅度、失真度、调制度、谱纯度等关键参数，直观呈现不同频率成分的分布情况，是射频通信、电磁兼容、雷达信号分析等领域的基础测试工具，也被称为“频域示波器”“射频万用表”。

按核心工作原理分类

‌扫频超外差式‌：基于超外差接收架构，通过本机振荡器的频率线性扫描，逐点完成全频段信号的幅度测量，技术成熟、动态范围大，是传统主流类型，适合连续周期信号的常规测试，缺点是存在测量死区，难以捕捉持续时间极短的瞬态信号。

‌实时FFT式‌：依托高速模数采样与快速傅里叶变换技术，无需逐点扫描即可一次性完成全带宽信号的频域转换，实现无死区无缝信号捕获，对跳频、脉冲等瞬态突发信号的截获概率接近100%，是复杂动态电磁环境下的高端测试方案。

‌并行滤波式‌：内置多组不同中心频率的滤波器并行工作，同步获取多个频率点的信号信息，分析速度快，但受硬件数量限制，频率覆盖范围和频率分辨率相对有限，多用于特定窄频段的快速信号筛查场景。

按设备形态与使用场景分类

‌台式/机架式‌：性能指标最高、功能最全面，频率覆盖宽、动态范围大，支持丰富的高级分析功能，主要部署在实验室、研发中心和自动化生产线，用于高精度射频研发与合规验证测试。

‌便携式/手持式‌：机身轻量化设计，内置电池供电，抗摔抗震适配户外复杂环境，适合外场基站维护、现场干扰排查、野外频谱监测等移动作业场景。

‌模块化/接口式‌：无独立显示与操作面板，通过USB、LAN等通用接口连接外部电脑运行，依托PC算力完成信号分析，体积小巧、性价比高，可灵活集成到自定义自动测试系统中，大幅节省部署空间。

按其他核心特性分类

按信号处理方式：可分为全模拟式、数模混合式、全数字中频式，现代主流机型普遍采用全数字中频架构，大幅提升滤波精度与测量稳定性。

按通道数量：可分为单通道基础型、多通道同步型，多通道机型可支持多信号相位相干分析，满足复杂MIMO系统的测试需求。

按覆盖频段：可分为低频音频型、常规射频型、微波毫米波型，高端机型配合外部混频器可将测量上限扩展至百GHz以上的亚毫米波段。

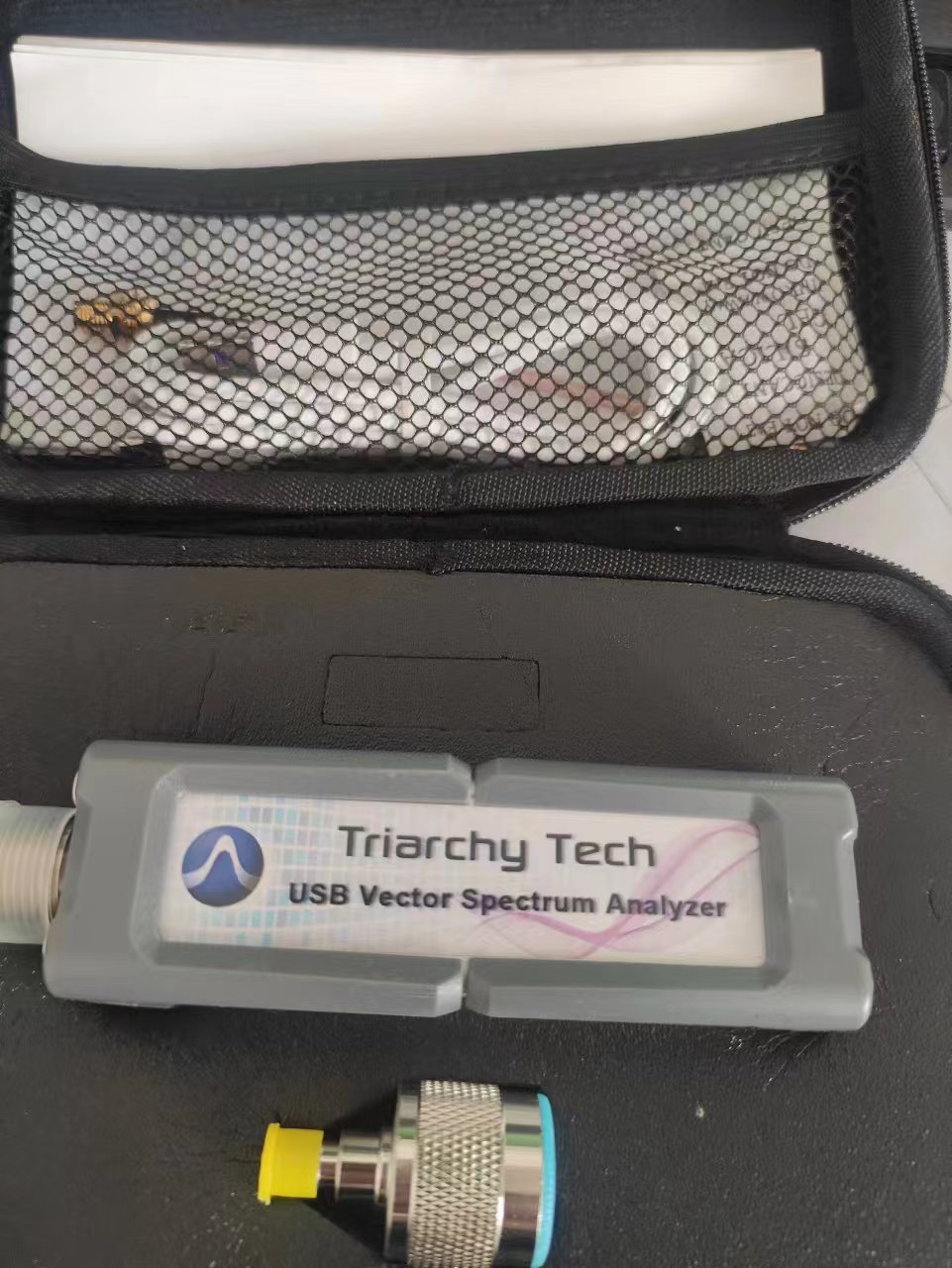

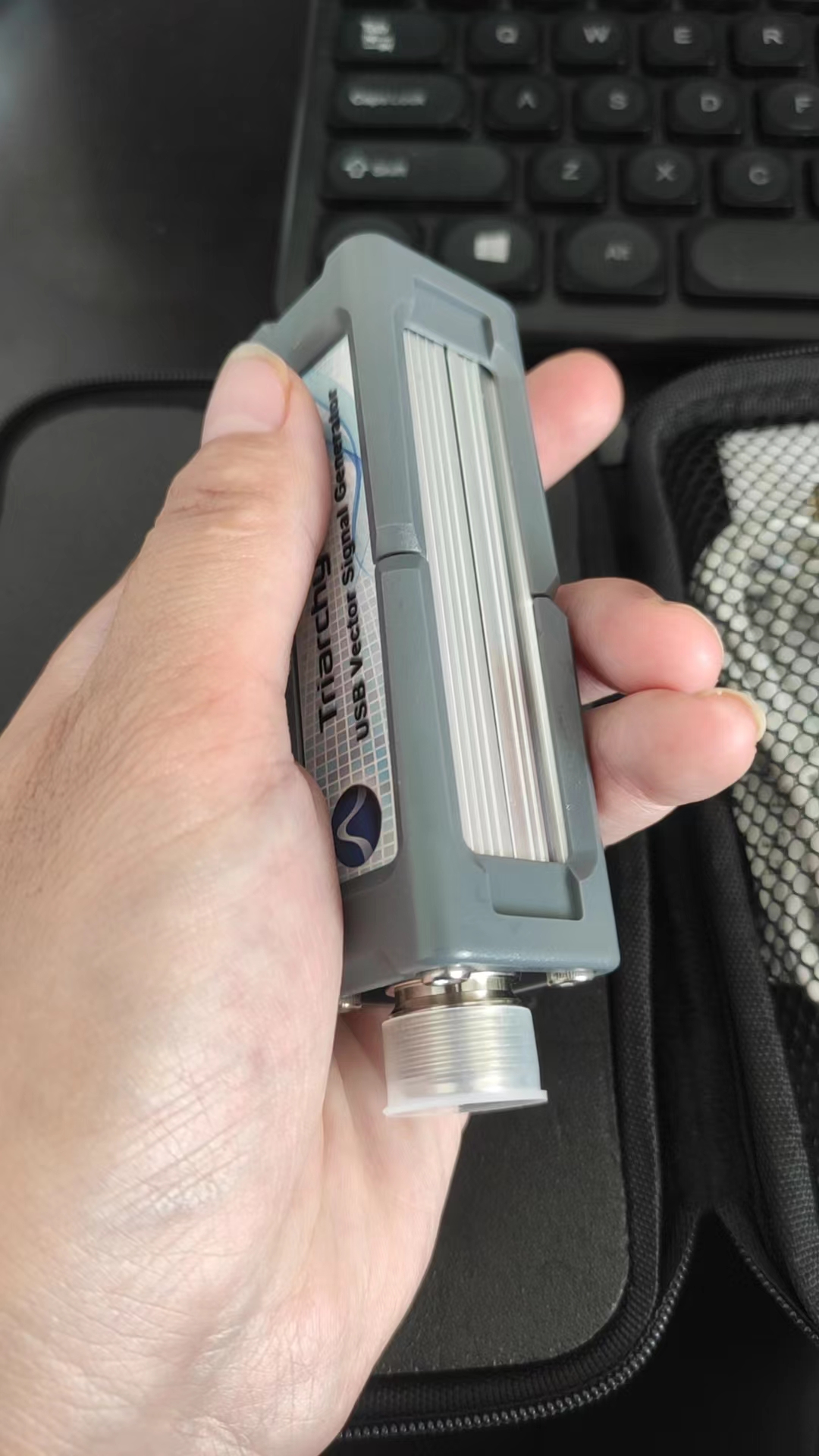

我司代理USB微型频谱分析仪
